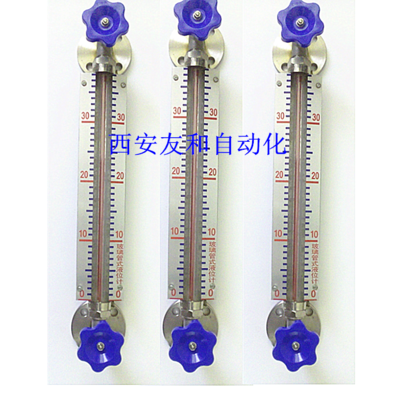

玻璃管液位计

HG5型玻璃管液位计是按原化工部HG5-227-80标准生产的就地式液位测量仪表，它主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

结构原理：仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。
　　仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。

特点：1，直读式仪表，读数精确。结构简单，维修方便。经久耐用。

2，品种齐全,考克材质有碳钢、不锈钢、PP/PVC等，根据客户要求制作

技术参数：

l       测量范围（安装中心距L）：300、500、600、800、1000、1200、1400、1700、2000 mm

l       工作压力：≤1.6MPa

l       材质：碳钢、不锈钢

l       工作温度：≤150^。C

l       连接法兰标准：HGJ46-91PN1.6 DN20突面, 其它法兰标准如JB/T、GB、ANSI等，请用户注明。

●   伴热蒸汽压力：≤0.6MPa
●   蒸汽夹套接头：G1/2"外螺纹
●   钢球自封压力：≥0.2M
