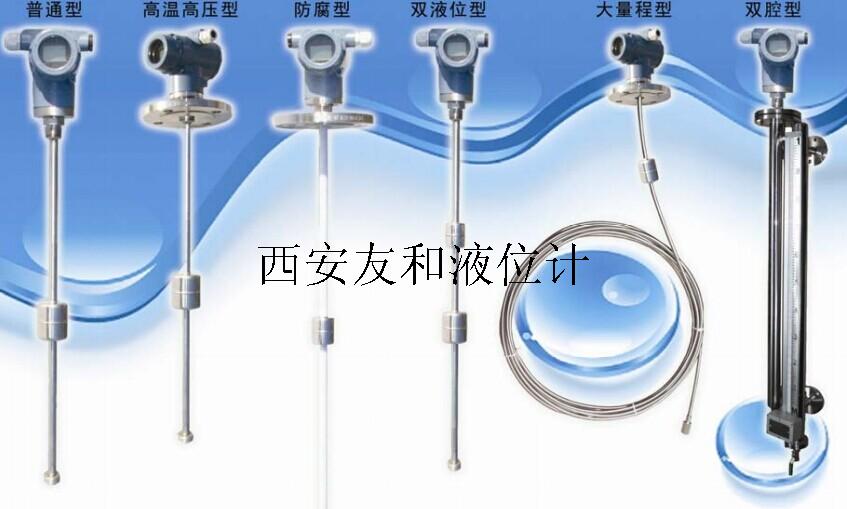

概述：YHZ系列磁效应液位仪是基于磁致伸缩现象为原理而开发出来的新一代高精度液位测量仪表，可用时测量液位、界面、温度等参数。该产品具有精度高，稳定性可靠，使用寿命长，结构精巧，环境适应性强，安全简便，模拟、数字信号输出方式选择等特点，可广泛用于石油、化工、制药、食品饮料、污水处理等领域中各种常压，压力及腐蚀性液料储罐的液位、温度、界面参数的测量与控制。

原理：脉冲发生一个脉冲，沿仪表外保护管内的波导丝传递，根据电磁场理论，电脉冲同时伴随一个环形磁场以光速向前传递，当该环形磁场遇到浮子中永久磁铁的纵向磁场时将形成一个螺旋性磁场，他作用于波导丝上并使之扭转，从而产生超声扭矩波，该超声扭矩波返回到传感线圈（变送器）时转换成横向应力，使通过传感线圈的磁通发生变化，从而在传感线圈两端产生感应电压，这样可以通过精确测量发射脉冲和返回扭转波的时间差来确定浮子的精确位置。

技术参数

l       测量参数: 液位，界面，温度

l       测量范围:  0～4米（硬质杆）;0～18米（柔性杆）

l       测量精度：液位，界面≤0.02%FS  温度≤±0.5℃

l       分辨率：液位，界面：1mm   温度：0.1℃

l       供电电压：DC24V±6V

l       信号输出：4-20Ma;RS-485：HART:

l       介质压力：≤2.5MPa

l       工作环境：温度：-40～+70℃  湿度：≤90RH%

l       介质温度：温度：-55～135℃

l       测杆材质：不锈钢

l       电气接口：G1/2

l       电缆：模拟信号三芯，数字信号四芯

l       防爆标志：ExdllBT4

安装方式：可调节螺纹，标准规格法兰
